可满足绝大多数中高端应用场合的控制性能
1. 小功率（≤15KW）变频器为塑壳机型
2. 起动转矩：786G：0.5Hz时150%额定转矩（无PG磁通矢量控制）
786P：0.5Hz时150%额定扭矩（无PG磁通矢量控制）
3. 调速范围：1:200（无PG磁通矢量控制）
4. 稳态精度：＜±0.5%额定同步转速（无PG磁通矢量控制）
5. 自动调谐与转矩补偿功能
支持的选配接口、扩展能力
1. 选配RS485串行通讯接口（标准MODBUS协议）
2. 远程操作面板
完善的保护功能和高可靠性
1. 各种条件（加速、减速、恒速）下，过压和过流失速防止
2. 完善的过载、过流、过压、短路、接地、失速、过热等保护机制
3. 快速限流功能，防止变频器过流报警，提高变频器无故障运行时间
4. 卓越的转矩响应特性＜10ms，有效抑制各种电机扰动
5. 过载测试和48h高温老化试验
|
项目 |
项目描述 |
|
|
输入 |
额定电压/频率 变动容许值 |
200V/50Hz/60Hz，电压：±10%；频率：±5% 400V/50Hz/60Hz，电压：±10%；频率：±5% 480V/50Hz/60Hz，电压：±10%；频率：±5% |
|
输出 |
额定电压 |
三相：200V（与输入电压成正比） 三相：400V（与输入电压成正比） 三相：480V（于输入电压成正比） |
|
控制特性 |
调制方法 |
空间电压矢量SVPWM |
|
控制方式 |
开环矢量、V/F控制 |
|
|
频率控制范围 |
1000.00Hz |
|
|
频率精度 |
数字指令：±0.01%（-10℃~+50℃） |
|
|
模拟指令：最高频率x0.025%（25℃±10%） |
||
|
设定分辨率 |
数字指令：0.01Hz |
|
|
模拟指令：最高频率x0.025%Hz |
||
|
输出频率 |
0.01Hz |
|
|
过载能力 |
786G：150%额定电流60S 786P：120%额定电流60S |
|
|
频率设定信号 |
0~10V（20KΩ）,0/4~20mA(500KΩ) |
|
|
加/减速时间 |
0.0~6500.0S（独立设定加速/减速时间） |
|
|
制动转矩 |
无制动电阻时约20%，有制动电阻时约125% |
|
|
V/F模式种类 |
直线、平方型V/F曲线以及能任意编程V/F模式 |
|
|
保护技能 |
过载保护 |
电子型热过载继电器保护 |
|
瞬时过流 |
约为变频器额定电流的200% |
|
|
过载 |
786G：150%额定输出1分钟后自由停机 786P：120%额定输出1分钟后自由停机 |
|
|
过电压 |
整流器输出电压超过410V（200V级）/820V（400级）/910V（480V级）时电动机自由停机 |
|
|
电压不足 |
整流器输出电压降至190V（200V级）/380V（400V/480V级）/或更低时电动机自由停机 |
|
|
瞬时掉电补偿 |
瞬时掉电15ms或以上时立即停止（出厂设定），按标准配置，最大掉电短于2秒时继续运转 |
|
|
过热保护 |
散热器过热保护、模块过热保护 |
|
|
失速保护 |
加速/减速和恒速运转期间的失速保护 |
|
|
接地故障 |
电子电路保护 |
|
|
环境 |
周围温/湿度 |
-10℃~+50℃，90%相对湿度 |
|
使用场所 |
室内（防止腐蚀性气体和尘埃） |
|
|
振动 |
0.5G以下 |
|
|
型号 |
额定功率 （KW） |
输出电流 （A） |

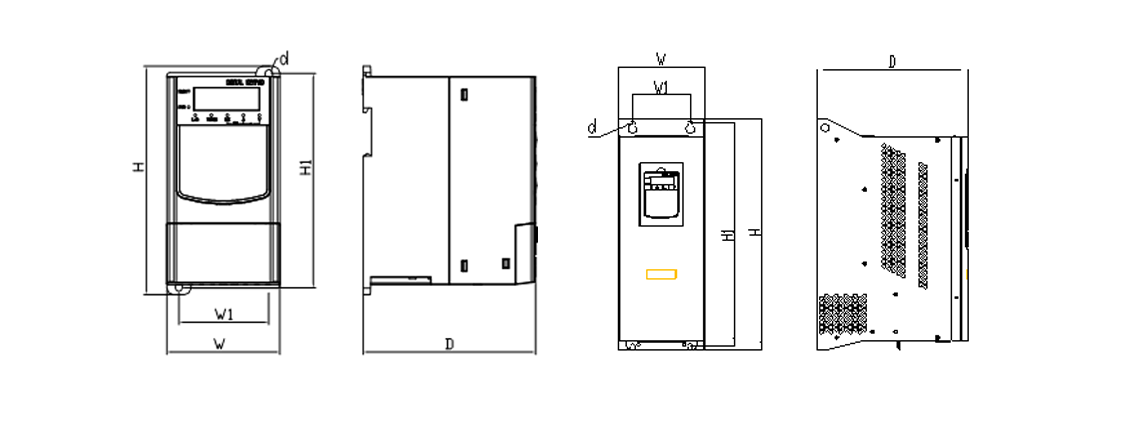

外形尺寸 WxHxD |
安装尺寸 W1xH1（mm） |
安装螺钉 d |
|
786G/0000.4/400 |
0.4 |
0.9 |
85*170*128 |
67.5*158 |
M4 |
|
786G/0000.75/400 |
0.75 |
2.1 |
|||
|
786G/0001.5/400 |
1.5 |
3.8 |
|||
|
786G/0002.2/400 |
2.2 |
5.1 |
97*194*143 |
85*180 |
M4 |
|
786G/0003.7/400 |
3.7 |
9 |
|||
|
786G/0004.0/400 |
4.0 |
9.5 |
|||
|
786G/0005.5/400 |
5.5 |
11 |
124*245*170 |
106*230 |
M5 |
|
786G/0007.5/400 |
7.5 |
17 |
|||
|
786G/0011.0/400 |
11 |
25 |
165*310*186 |
147*295 |
M5 |
|
786G/0015.0/400 |
15 |
32 |
|||
|
786G/0018.5/400 |
18.5 |
37 |
180*480*324 |
120*463 |
M8 |
|
786G/0022.0/400 |
22 |
45 |
|||
|
786G/0030.0/400 |
30 |
60 |
180*560*324 |
120*543 |
M8 |
